지상신호장치

지상신호장치는 철도에서 열차의 안전 운행을 위해 선로변에 설치되는 장치입니다.
주로 열차의 속도, 위치, 방향 등을 감지하여
열차 운행을 제어하고, 안전한 열차간격을 유지하도록 돕습니다.

지상신호장치

  • FEPOL

    • FEPOL(역정보처리장치)은 고속철도 열차제어 시스템에서 연동장치(IXL)의 정보 인터페이스를 위해 개발된
      장치로 다양한 시스템과의 시리얼(RS-232C, RS-422) 및 Ethernet 인터페이스 제공
    • FEPOL은 대표적으로 SML(전자연동장치), ATC(TVM430, TVMS), CTC(열차집중제어장치),
      LCP(역조작반)와 인터페이스되며, 제어정보 전송, 감시정보 생성, 경보메시지 생성 기능 제공
  • FEPOL

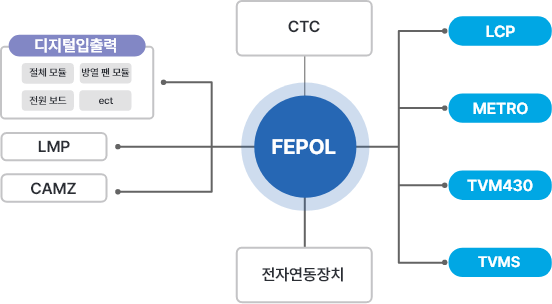

    시스템 구성

    FEPOL

  • 주요 기능 및 특징

    • 01
      인터페이스 장치로부터 수신한
      데이터의 수집
    • 02
      수신 데이터에 대한 감시와 로깅
    • 03
      로컬 및 관제센터의 제어명령 검사 및 실행
    • 04
      열차 위치와 신호정보를 실시간으로 전송
    • 05
      신호정보를 그래픽 데이터로 변환 전송

  • 적용 분야

    • 고속철도 경주역 IXL 시스템
    • 고속철도 천안아산 IXL 시스템
    • 고속철도 광명역 IXL 시스템
    • 고속철도 울산역 IXL 시스템
