차상 검측시스템

최고속도 300km/h로 주행하는 고속철도 차량에 탑재하여, 고속철도 및 일반철도의 `지상 시설물 상태를 실시간 검측하고 검측정보 분석을 통한
장애의 조기 진단 및 예방적 유지보수를 위한` 최신의 자동화 시스템입니다.

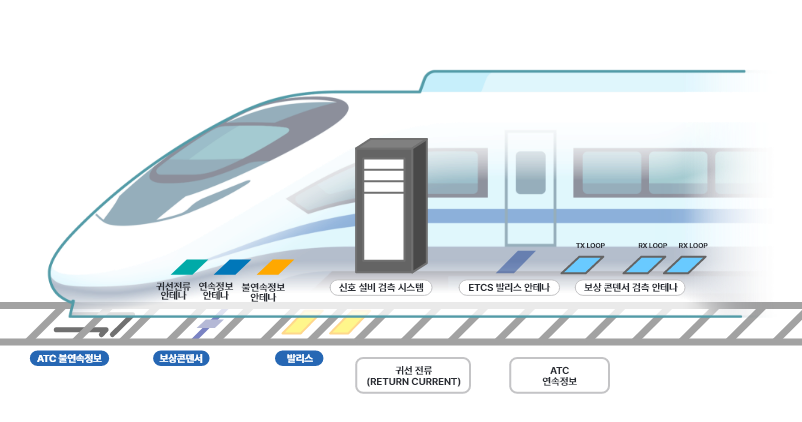

지상신호장치

검측시스템 핵심 기능

지상신호장치

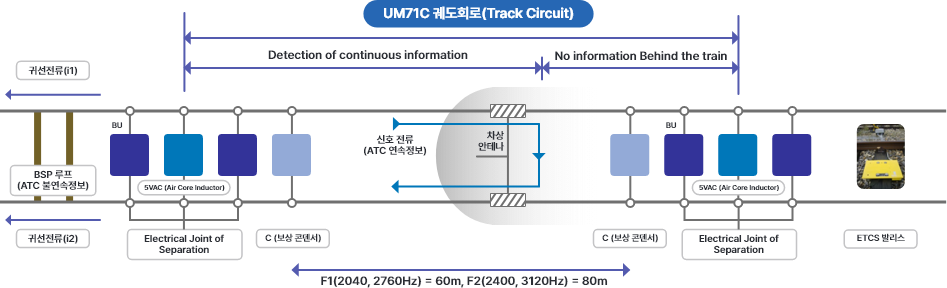

고속철도 및 일반철도의 신호분야 지상 시설물(궤도회로, BSP 루프, 보상 콘덴서,
ETCS 고정 및 가변 발리스), 및 전차선 귀선전류 검측
  • ATC 연속정보 검측장치

    • 궤도회로를 통한 연속 정보의
      픽업 및 해독
    • 해독주파수 레벨(F1~F4)
      복조 및 분석
    • 연속정보 메시지 (27bits)
      추출 및 합성
  • ATC 불연속정보 검측장치

    • BSP 루프를 통한 불연속 정보
      pickup 및 해독
    • 불연속 레벨(좌/우측) 복조 및 분석
    • 불연속정보 메시지 (80bits)
      추출 및 합성
  • 보상 콘덴서 검측장치

    • 지상에 설치된 보상 콘덴서 검측
    • TX 및 RX 루프: 25㎑ 출력 및
      전류 수신
    • 보상 콘덴서의 이상 유무 분석
  • ETCS 발리스 검측장치

    • 발리스를 통한
      ETCS 텔레그램 Decoding
    • Up-link 주파수:
      3.951 및 4.516㎒ 검출
    • 전력파 전송(Tele Powering):
      27.095㎒
  • 귀선전류 불평형검측장치

    • 전차선 귀선전류의 차상 검측
    • 좌∙우측 레일의
      귀선 전류 pickup 및 분석
    • 귀선전류 불평형률 산정
  • 총괄제어장치 및 데이터 분석 서버

    • 실시간 검측 정보 표시
    • Replay 및 보고서 기능
    • 검측장치 인터페이스 및 관리
    • 검측 데이터 분석 및 추이 예측
